废钯氢氧化钠催化剂中回收提取钯(一)

对氢氧化钠载体含钯废催化搁的提取进行了研究，并提出了处理这一类废催化剂的原则流程、具体的工艺路线和关键的设备，同时也指出了影响浸出率的主要因素和解决的方法。

随着科学技术进步和发展，以贵金属铂、钯为催化剂的产品得到越来越广泛地应用，其价格也日渐升高。从铂、钯催化剂中回收贵金属引起人们的高度重视。铂与钯等铂族金属具有重要用途，除作为战略物质，还在新技术领域里起着不可替代的作用。1923年拜莱勒由于发现铂的催化作用，实现了氨的合成，导致了科技上的一场革命。1976年发现钌的吡啶配合物在阳光照射下使水分解，开辟了太阳能制氢的新途径。第二代抗癌药物碳铂在1987年实现了商品化。铂族金属还因其特有的光敏性、气敏性在许多新技术领域发挥着作用。但由于铂族元素在地壳中丰度小，分布不匀，在矿石中品位低，冶炼不易，分离困难，从而成了贵金属。

钯催化剂的种类较多，一般方法是将钯涂覆在各种载体上制成催化剂。如钯/三氧化二铝、钯/硅藻土、钯/石棉、钯/碳酸钙、钯/尼龙、钯/氢氧化钠等，用户多为石油、化工、电子、军工等行业。这边从钯/氢氧化钠载体废催化剂中回收金属钯进行了分析。

一、原理与工艺流程

因原料含钯高，氢氧化钠载体容易溶解，可采用基体溶解法以保证钯回收率。热水溶浸渣中钯采用盐酸-氯酸钠体系浸出。其主要反应为：

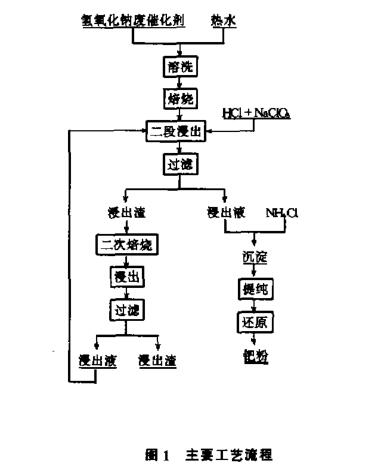

主要工艺流程见图1。

二、实验过程及分析

钯/氢氧化钠催化剂一般含钯为1％-3％，钯是以金属微粒均匀分布在氢氧化钠的载体中。对钯/氢氧化钠废催化剂进行处理时，首先从降低氢氧化钠浓度、提高钯品位开始人手，通常用热水溶解法多次溶解使可溶性氢氧化钠尽量溶出，然后进入下一工序。

从废钯催化剂中回收钯，不论采用何种方法，关键均在于钯的溶解。物料中的钯以金属形态存在，粒度又比较细，因而是比较容易溶解于各种无机酸和碱中。然而物料中存在有机物质会阻碍钯与无机酸的相互接触和化学反应，使钯溶解不完全且操作不易控制。为此，应进行氧化焙烧去掉有机物。物料在氧化焙烧时，首先在颗粒表面上离析出一层碳黑，随着温度的提高，碳黑逐渐消失，有机物被消除。

钯在590度开始明显氧化，氧化钯是一种无机酸难溶解的化台物，所以氧化焙烧的温度应控制在450-550度为宜。而氢氧化钠为载体的含钯废催化剂，熔点为318.4度，温度过高催化剂成熔融状，随着温度的提高牯度逐渐减小，冷却后物体呈块状。因此物料焙烧时温度不要过高，一般控制在450度左右；料层不要过厚，以便浸出时物料易于粉碎。
